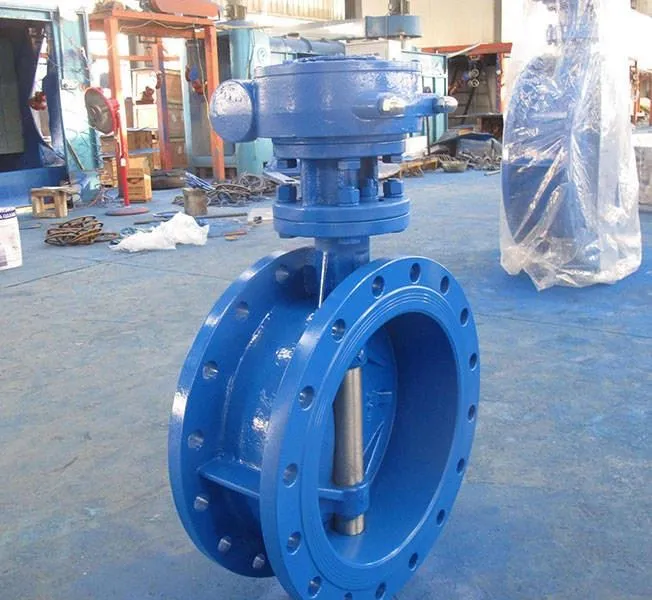

Dvojitý přesazený motýlový ventil z tvárné litiny

Hlavní inovace škrticí klapky s dvojitým přesazením spočívá v její konstrukci „double offset“, kdy osa dříku ventilu je současně přesazena jak od středu klapky (axiální excentricita), tak od středu tělesa ventilu (radiální excentricita). Tato speciální struktura umožňuje, aby se klapka zcela oddělila od sedla ventilu pouze velmi malou rotací během otevírání ventilu, čímž se zabrání nadměrnému stlačení a tření mezi klapkou a sedlem ventilu. V zavřeném stavu se klapka otáčí v opačném směru a přesně zapadá do sedla ventilu prostřednictvím vodícího účinku excentrické konstrukce. Využitím principu pozičního těsnění je těsného utěsnění dosaženo působením pružného stlačení sedla ventilu klapkovou deskou. Některé modely kovových těsnění mají dokonce samokompenzační charakteristiku, která říká, že „čím větší tlak, tím spolehlivější těsnění“.

Ventil se skládá hlavně z hlavních součástí, jako je tělo ventilu, klapka, sedlo ventilu, dřík ventilu, těsnění a upevňovací prvky.

Těleso ventilu využívá integrální proces odlévání pro zajištění strukturální pevnosti a tuhosti.

Motýlí deska může být volitelně navržena s dvojitým -plochým příhradovým vícekanálovým designem-, který vyrovnává sílu proudu vody při vysokých průtokech, zabraňuje vibracím desky ventilu a zlepšuje provozní stabilitu.

Vřeteno ventilu a klapka jsou k sobě připevněny pomocí kuželových kolíků nebo jiných bezpečných spojení, aby se zabránilo uvolnění a netěsnosti během přenosu.

Hřídelová ucpávka používá více{0}}plovoucí těsnicí kroužek „O“, který poskytuje jak vnitřní těsnění média, tak ochranu před vnějšími nečistotami.
