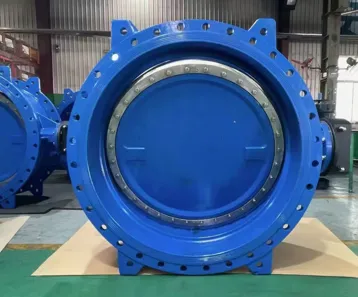

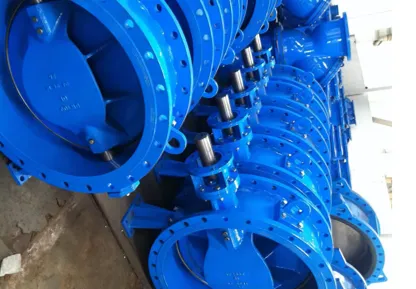

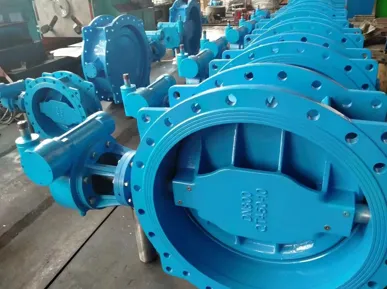

01. Popis produktů
Dvojitá-excentrická klapka je dalším zdokonalením a vývojem jedno-excentrické klapky, která představuje nejběžněji používanou dvojitou-excentrickou klapku. Jeho konstrukční řešení se vyznačuje přesazením mezi osou sedla ventilu a středem disku a středem těla ventilu.
"Excentricita" ve dvojité excentricitě se týká nesouososti dvou středových bodů: dřík ventilu je posunutý vzhledem ke středu sedla ventilu a kotouč ventilu je posunutý vzhledem ke středu potrubí.
02.Technické specifikace
| Jmenovitý průměr: | DN200-DN2000 |
| Pracovní teplota: | 0 stupňů ~ 80 stupňů |
| Pracovní tlak: | PN10, PN16, PN25 |
| Designový standard: | BS EN593 |
| Tváří v tvář: | BS EN558-1,1S0 5752 Řada 13/14 |
| Vrtání přírub v souladu s normou BS EN1092-2 | |
| Hydraulické zkoušky podle BS EN1074-1 a 2,BS EN12266 | |
| ŽÁDNÝ. | Název dílu | Materiál | ŽÁDNÝ. | Název dílu | Materiál |
|---|---|---|---|---|---|
| 1 | Převodovka | - | 2 | Klíč | C45 |
| 3 | Těsnící držák | ST37 | 4 | O-kroužek | EPDM |
| 5 | Těsnící pouzdro | ZQ19-2 | 6 | Šroub | A2 |
| 7 | O-kroužek | EPDM | 8 | Kompozitní ložisko | GGSocel |
| 9 | Hnací hřídel | AISI 420 | 10 | Tělo | GG50 |
| 11 | Držák | ST37 | 12 | O-kroužek | EPDM |
| 13 | O-kroužek | EPDM | 14 | Šroub | A2 |
| 15 | Těsnicí kroužek | EPDM | 16 | Klíč | AISI 420 |
| 17 | Šroub | A2 | 18 | Kompozitní ložisko | GG50 |
| 19 | Hřídel závěsu | AISI 420 | 20 | Disk | Ocel |
| 21 | Koncový kryt | S30408 | 22 | O-kroužek | EPDM |
| 23 | Šroub | A2 | 24 | Podložka | A2 |
| 25 | Šroub | A2 | 26 | Podložka | A2 |
| 27 | Podložka | A2 | 28 | Kryt náboje | SS304 |
03. Hlavní vnější a spojovací rozměr
| DN | L | 1,0 MPa | 1,6 MPa | ||||||
| D | D1 | D2 | n-φd | D | D1 | D2 | n-φd | ||
|---|---|---|---|---|---|---|---|---|---|
| 200 | 132 | 340 | 295 | 268 | 8-φ24 | 340 | 295 | 268 | 12-φ24 |
| 250 | 165 | 395 | 350 | 319 | 12-φ23 | 405 | 355 | 319 | 12-φ26 |
| 300 | 178 | 445 | 400 | 370 | 12-φ23 | 460 | 410 | 370 | 12-φ26 |
| 350 | 190 | 505 | 460 | 429 | 16-φ23 | 520 | 470 | 429 | 16-φ26 |
| 400 | 216 | 565 | 515 | 480 | 16-φ27 | 580 | 525 | 480 | 16-φ30 |
| 450 | 229 | 615 | 565 | 530 | 20-φ27 | 640 | 585 | 549 | 20-φ30 |
| 500 | 222 | 670 | 620 | 582 | 20-φ27 | 715 | 665 | 608 | 20-φ33 |
| 600 | 267 | 780 | 725 | 684 | 24-φ30 | 840 | 770 | 724 | 20-φ36 |
| 700 | 292 | 895 | 840 | 792 | 24-φ30 | 910 | 840 | 790 | 24-φ36 |
| 800 | 338 | 1015 | 950 | 901 | 24-φ33 | 1025 | 950 | 901 | 24-φ39 |
| 900 | 310 | 1115 | 1050 | 1001 | 28-φ33 | 1125 | 1050 | 1001 | 28-φ39 |
| 1000 | 410 | 1235 | 1160 | 1128 | 28-φ36 | 1255 | 1170 | 1122 | 28-φ42 |
| 1200 | 470 | 1480 | 1400 | 1326 | 32-φ39 | 1485 | 1390 | 1314 | 32-φ48 |
| 1400 | 530 | 1680 | 1600 | 1520 | 36-φ42 | 1690 | 1600 | 1520 | 36-φ48 |
| 1600 | 610 | 1905 | 1820 | 1730 | 44-φ42 | 1920 | 1820 | 1730 | 44-φ55 |
| 1800 | 670 | 2115 | 2020 | 1930 | 44-φ48 | 2130 | 2020 | 1930 | 44-φ60 |
| 2000 | 760 | 2325 | 2230 | 2150 | 48-φ48 | 2345 | 2230 | 2150 | 48-φ60 |

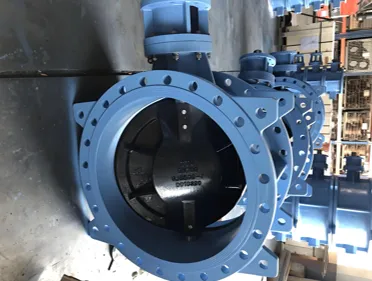

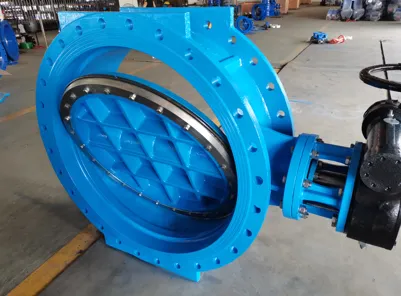

04. Vlastnosti produktu
Když se kotouč dvojitého excentrického škrticího ventilu otevře, rychle se odpojí od těsnicího kroužku, čímž se minimalizuje tření. Při uzavírání je těsnění kompenzováno středním tlakem. Vyznačuje se dlouhou životností a může pracovat při vyšších tlacích.
Dvojitý-excentrický škrticí ventil má složitější strukturu než jednoduchý-excentrický těsnící škrticí ventil a jeho cena je o něco vyšší.
Dvojité-excentrické klapky nabízejí vynikající těsnicí výkon ve srovnání s jednoduchými-excentrickými klapkami.
05. Aplikace produktů
Dvojité excentrické škrticí klapky mají širokou škálu aplikací a používají se především v:
Obecní vodovod
Budova HVAC
Sekundární přívod vody
Systém chlazené vody
Síť zásobování vodou při okolní teplotě
06. Instalace produktů
Vnitřní stěna musí být udržována v čistotě; na těsnicím kroužku nebo klapce nesmí být žádné nečistoty nebo cizí předměty.
Škrtící klapky upínacího-typu vyžadují pro instalaci příruby specifické pro škrticí klapky-.
Škrtící klapka musí být na potrubí instalována svisle a nesmí být převrácená.
Škrtící klapka vyžaduje časově{0}}náročné nastavení průtoku, které je řízeno turbínovou převodovkou.
U klapek, které se často otevírají a zavírají, pravidelně (přibližně každé dva měsíce) otevírejte víko skříně turbíny, abyste zkontrolovali hladinu maziva a zajistili, že je přítomno dostatečné množství.
Pravidelně kontrolujte všechny součásti ventilu a neprodleně odstraňte zjištěné závady.
