Flexibilní přírubové spoje přizpůsobené pro potrubí z tvárné litiny fungují jako nepostradatelné spojovací prvky v rozmanitých uspořádáních potrubí. Během-výstavby na místě toto příslušenství realizuje spojování mezi trubkami s nekonzistentními jmenovitými průměry, jmenovitými tlaky a typy konců připojení. Přizpůsobuje se většině schémat rozmístění potrubí v terénu, urychluje postup montáže potrubí, účinně blokuje únik média a udržuje celý potrubní systém stabilní během-dlouhého provozu.

Základní funkce

Adaptace připojení:

Realizujte spolehlivé spojení pro potrubí vyrobená z odlišných materiálů a vyrobená podle různých norem

Kompenzace posunutí

Absorbujte axiální posuv způsobený tepelnou roztažností a studeným smršťováním trubek při kolísání okolní teploty

Anti-seismická a anti{1}}usazovací účinnost

Zohledněte nerovnoměrné sedání základů, drobné seismické vibrace a další geologické změny ve skutečném stavebním terénu

Těsnění proti úniku-

Spolehněte se na elastická pryžová těsnění, která vytvoří uzavřenou těsnící strukturu splňující požadavky na těsnění při vysokém pracovním tlaku

Technické specifikace

Tělo	Tvárná litina GGG50/40
Žláza	Tvárná litina GGG50/40
Těsnění	EPDM podle EN681-1
Šroub & Matice	Pozinkovaná uhlíková ocel / žárově pozinkovaná ocel / ocel s povlakem dacromet třídy 4,8/8,8
Povlak	Fusion Bond Epoxid více než 250 mikronů/ Rilsan Nylon

Norma:	ISO2531, EN545
Tlak:	PN10/PN16/PN25
Materiál těla:	Tvárná litina s povlakem FBE (fúzní epoxidový) nebo epoxidovým nátěrem; Těsnění jsou NBR nebo EPDM;
Šrouby a matice:	Uhlíková ocel s pozinkovaným zinkováním G4.8/G8.8 nebo SS304/SS316
Balík:	Dřevěná pouzdra a ochranná vrstva.

WPS

Základní struktura

Hlavní tělo

Vyrobeno z tvárné litiny GJS500-7 jako primárního konstrukčního materiálu

Sestava těsnění

Nakonfigurováno s integrálním těsněním z přírodního kaučuku nebo EPDM pro provádění hlavních těsnicích úkolů

Upevňovací komponenty

Sladěno s vysoce pevnými pojistnými šrouby Grade 8.8-pro stabilní umístění a instalaci

Pomocné armatury

Dodáváno s lisovací přírubou, plastovým vnějším ochranným krytem a dalšími kompletními podpůrnými náhradními díly

Praktické průmyslové problémy vyřešeny

Eliminujte uvolnění těsnění a únik média způsobené chybou ve vyrovnání a montážním přesazením při spojování trubek z tvárné litiny na místě.

Zabraňte zlomení spoje a oddělení rozhraní v důsledku vibrací podzemního potrubí, sesedání základů a teplotní -deformace konstrukce.

Odstraňte překážky odpovídající sestavě mezi trubkami z tvárné litiny s hladkým koncem a přírubovými ventily, vodními čerpadly a vícenásobným příslušenstvím potrubí.

Zjednodušte redundantní konstrukční postupy a snižte náklady na materiál vzniklé konvenčním pevným spojením a konstrukcí s pevným opěrným blokem.

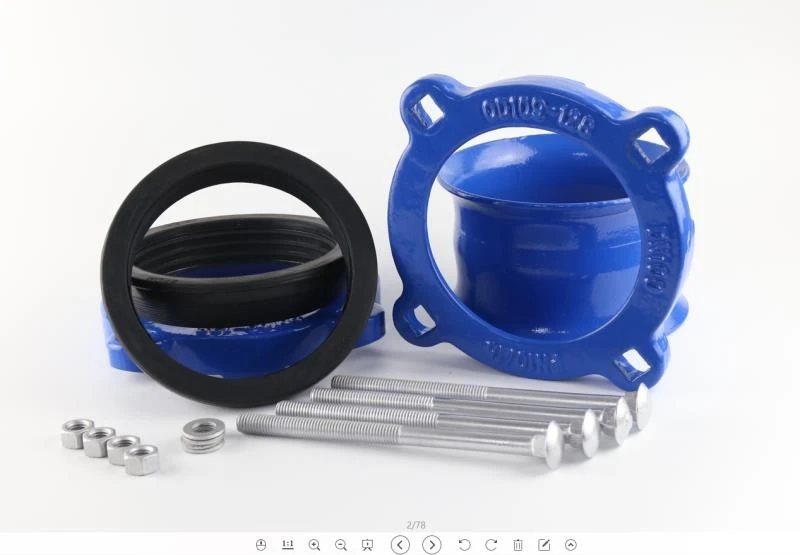

Ductile Iron Flange Adaptors

Kompenzujte špatnou přizpůsobivost terénu pevnými konektory používanými pro pokládku potrubí ve složitém terénu a proměnlivých pracovních prostředích.

Hlavní aplikační scénáře

Projekty novostaveb a rekonstrukcí komunálních vodovodních sítí z tvárné litiny
Projekty podzemních komunálních potrubí a integrované potrubní systémy pro dopravu odpadních vod
Tovární průmyslové cirkulační vodovodní potrubí, požární vodovodní potrubí a potrubí pro obecné dodávky tekutin
Polní spojení mezi trubkami z tvárné litiny a přírubovými ventily, vodními čerpadly, průtokoměry
Projektové potrubí pro ochranu vody, potrubní sítě s měkkými základy a projekty potrubí napříč komplexními terénními zónami

Firemní služby

Naše společnost poskytuje komplexní služby a podporu, abychom zajistili, že každý klient obdrží vysoce{0}}kvalitní přizpůsobená řešení.

Vlastní design:Nabízíme služby OEM/ODM, abychom vyhověli specifickým průmyslovým nebo projektovým potřebám.
Přísná kontrola kvality:Každé závitořezné sedlo je testováno na výkon, těsnění a odolnost vůči tlaku.
Efektivní doručení:Rychlá a spolehlivá přeprava z našeho výrobního závodu v Shanxi v Číně zákazníkům po celém světě
Profesionální podpora:Náš technický tým nabízí konzultace a poprodejní{0}}pomoc při instalaci, kompatibilitě a údržbě.
