Popis produktů
Trubkové zátky z tvárné litiny, také známé jako zátky trubek nebo záslepky, jsou tvarovky pro potrubní systémy z tvárné litiny. Obvykle jsou vyrobeny z QT450-10 a používají se k utěsnění konců potrubí pro trvalé uzavření konců, hydrostatické tlakové zkoušky a dočasné blokování vyhrazených spojů. Široce se používá v komunálních vodovodních, plynových a kanalizačních potrubích.
Základní parametry produktu
|
Název produktu: |
zátka z tvárné litiny |
|
Kování zahrnuje: |
Vývodka, Gumové těsnění Šroub typu "T". |
|
Specifikace: |
"T" typ DN40-DN1800 / "K" typ DN80-DN2600 |
|
Barva: |
Černá nebo přizpůsobená |
|
Tlak: |
PN10, PN16 |
|
Vnitřní povlak |
Cementový nátěr |
|
Tekutý epoxidový nátěr |
|
|
Tavený epoxidový práškový nátěr |
|
|
Epoxidová asfaltová barva |
|
|
PU povlak |
|
|
Materiál těsnění: |
EPDM/SBR/NBR |
|
Aplikace: |
Připojení potrubí |
|
Vnější kabát |
Zinkování, povrchová epoxidová barva |
|
Epoxidový tekutý nátěr |
|
|
Tavený epoxidový práškový nátěr |
|
|
Epoxidová asfaltová barva |
|
|
PU povlak |
|
|
Výrobní proces: |
Casting |
|
Třída tloušťky: |
K12 |
|
Norma: |
ISO2531, EN545, EN598 atd |
|
Platební podmínky: |
T/T,L/C,D/P |
|
Místo původu: |
Shanxi, Čína |
|
Název značky: |
Jintai-JT |
|
Schopnost zásobování: |
1000 tun/t za měsíc Tvarovka z tvárné litiny |
|
Dodací lhůta (dny): |
15–30 (dny) |
|
Přizpůsobená podpora: |
OEM |
|
Obrábění: |
Podpora obrábění |
|
Klasifikace: |
Tyton (zatlačení) nátrubková armatura, šroubovací ucpávka typu K |
Vlastnosti
Flexibilní zatlačovací-těsnění spoje: spárováno s pryžovým těsněním EPDM. Samo-těsnění je dosaženo stlačením a odskokem těsnění. Umožňuje menší úhlové vychýlení potrubí, poskytuje seizmický výkon a přizpůsobuje se mírnému sedání základů s tlaky až do PN10/PN16/PN25.
Trubková zátka z tvárné litiny se vyznačuje vysokou rozměrovou přesností.
Je odléván v souladu s normami GB/T13295, ISO2531 a EN545. Jeho vrtání přesně lícuje s hrdly a hrdly, aby poskytovalo stabilní udržení tlaku, takže je vhodné pro sekční hydrostatické tlakové zkoušky potrubí.
Rychlá a snadná instalace: zasunutí-připojení nevyžaduje žádné svařování ani šrouby. Lze jej osadit ručně pomocí jednoduchých nástrojů a po údržbě nebo tlakových zkouškách rychle odstranit pro opětovné použití.
Specifikace a rozměry
| DN | Vnější průměr trubky (mm) | Celková délka L (mm) | Přibl. Hmotnost (kg) |
|---|---|---|---|
| DN80 | 98 | 110 | 7.3 |
| DN100 | 118 | 115 | 8.5 |
| DN150 | 170 | 125 | 14.1 |
| DN200 | 222 | 130 | 19.8 |
| DN250 | 274 | 140 | 27.4 |
| DN300 | 326 | 150 | 42.8 |
| DN350 | 378 | 155 | 61.7 |
| DN400 | 429 | 160 | 76.3 |
| DN450 | 480 | 165 | 93.7 |
| DN500 | 532 | 170 | 107 |
| DN600 | 635 | 180 | 132 |
| DN700 | 738 | 190 | 202 |
| DN800 | 842 | 200 | 275 |
| DN900 | 945 | 210 | 353 |
| DN1000 | 1048 | 220 | 454 |
| DN1200 | 1255 | 240 | 613 |
| DN1400 | 1462 | 260 | 1018 |
| DN1600 | 1668 | 280 | 1441 |
| DN | Vnější průměr trubky (mm) | Celková délka L (mm) | Přibl. Hmotnost těla zástrčky (kg) |
|---|---|---|---|
| DN80 | 98 | 130 | 8.2 |
| DN100 | 118 | 135 | 9.6 |
| DN150 | 170 | 145 | 15.8 |
| DN200 | 222 | 155 | 22.1 |
| DN250 | 274 | 165 | 30.5 |
| DN300 | 326 | 175 | 47.2 |
| DN350 | 378 | 185 | 67.8 |
| DN400 | 429 | 195 | 83.9 |
| DN450 | 480 | 205 | 103.1 |
| DN500 | 532 | 215 | 118 |
| DN600 | 635 | 225 | 146 |
| DN700 | 738 | 240 | 224 |
| DN800 | 842 | 255 | 305 |
| DN900 | 945 | 270 | 392 |
| DN1000 | 1048 | 285 | 504 |
| DN1200 | 1255 | 310 | 679 |
| DN1400 | 1462 | 340 | 1128 |
| DN1600 | 1668 | 370 | 1595 |
FAQ
Otázka: Co je to zátka z tvárné litiny:
Aplikační scénáře
Koncové uzávěry potrubí a utěsnění vyhrazených vývodů;
Dočasné zaslepení pro sekční hydrostatickou tlakovou zkoušku potrubních sítí;
Dočasná izolace během renovace a údržby potrubí;
Utěsnění opuštěných otvorů potrubí, aby se zabránilo vniknutí usazenin a nečistot do potrubí.
Kroky instalace
Před-instalační kontrola a čištění
Zkontrolujte zátku z tvárné litiny a těsnění EPDM, zda nejsou prasklé nebo poškozené. Plně vyčistěte vnitřek hrdla/nástavce trubky, abyste odstranili nečistoty, písek a zbytky malty. Odstraňte otřepy a zkoste ostré hrany, aby nedošlo k pořezání pryžového těsnění.
Nasaďte těsnění
Koncová zátka: Nasaďte pryžové těsnění EPDM zcela do drážky na těle zástrčky, dbejte na to, aby nedošlo ke zkroucení nebo přehnutí.
Zástrčka: Nainstalujte těsnění EPDM do drážky hrdla trubky, ujistěte se, že těsnění sedí rovnoměrně po celém obvodu.
Použijte schválené mazivo
Potřete povrch těsnění a vkládací konec zátky schváleným mazadlem na spoje-. NEPOUŽÍVEJTE mazivo na bázi ropy nebo motorový olej-, které znehodnocují pryž EPDM.
Zarovnejte a zasuňte
Udržujte zátku koaxiální s trubkou, zatlačte ji pomalu a rovnoměrně. Malé velikosti lze osadit ručně; velké průměry používají páčidla nebo stahováky řetězu. Nikdy neklepejte ani netlačte silou pod úhlem, mohlo by dojít k odvalení nebo roztržení těsnění. Zatlačte, dokud nedosáhnete určené značky pro vložení.
Společné ověření
Zkontrolujte obvod spoje, abyste se ujistili, že těsnění zůstává na místě bez kroucení. Zkontrolujte, zda je hloubka vložení správná.
Tlaková zkouška a dokončení
Hydrostatické testování lze provádět prostřednictvím volitelného testovacího portu na zástrčce. Po tlakové zkoušce nebo údržbě zátku hladce vyjměte. Zátku i těsnění lze znovu použít.
Ostatní produkty

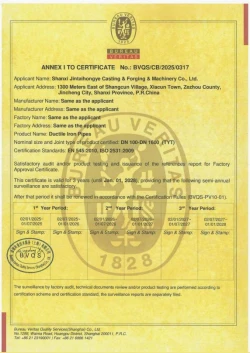

Firemní certifikáty
Shanxi Jintai Hongye Casting and Forging Machinery Co., Ltd., se sídlem v provincii Shanxi, Čína, je předním výrobcem potrubních tvarovek z tvárné litiny, potrubí, různých ventilů a poklopů šachet. Máme automatizované výrobní linky a zkušený tým výrobních technologií, abychom vám poskytli profesionální a flexibilní řešení na míru.
