01. Popisy produktů

7aeedb0ea1897a4069e4f7afbb37da94

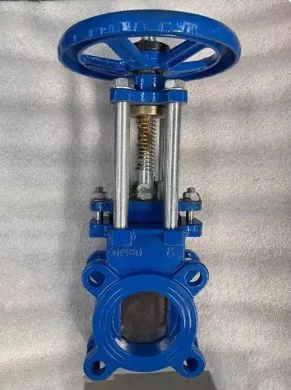

Ruční nožové šoupátko je typ ventilu, který přerušuje tok média poháněním šoupátkové desky lineárním pohybem pomocí ručního kola. Jeho hlavním rysem je nožová-ostří ve tvaru plotny, speciálně navržená pro manipulaci s vysoce-viskozitními, částicemi-zatíženými kapalinami nebo kaly.
Otáčením ručního kola se dřík zvedá nebo spouští, čímž se vrata pohybují kolmo ke směru proudění, čímž se potrubí zcela otevírá nebo zavírá. Díky jedinečnému provedení ostří nože-je zvláště vhodný pro manipulaci s kapalinami obsahujícími vláknité materiály, usazeniny a jiné nečistoty. Je široce používán v průmyslových odvětvích, jako je těžba, čištění odpadních vod a výroba papíru.

02.Specifikace

Nožový šoupátkový ventil, 1-PC tělo, nestoupající stopka
Třída	PN10 / 16
Velikost	DN50-DN600
Operátor	Kolo, víčko, hřídel bez horní příruby, převodovka
Materiál hlavních částí	Tělo: tvárná litina; Kapota: tvárná litina; Představec: Nerezová ocel ANSI420; Vřetenová matice: mosaz Klín: Nerezová ocel AISI304/316; Klínová matice: Mosaz; Kroužek sedla těla: Pryž EPDM/NBR Ruční kolo: Litina.

03.Struktura a princip fungování

Základními součástmi ručního nožového šoupátka jsou šoupátko a tělo ventilu s následujícím principem činnosti:

Design brány:

Spodní část šoupátkové desky je opracována do ostrého ostří nože, schopného řezat vlákna a seškrabovat adheze z těsnící plochy, aby se zabránilo ucpání ventilu nečistotami v médiu.

Způsob jízdy:

Otáčením ručního kola ve směru nebo proti směru hodinových ručiček pohání dřík ventilu nahoru nebo dolů.

Otevřít: Otočením ručního kola ve směru hodinových ručiček zvednete dřík ventilu a zvednete desku šoupátka k horní části těla ventilu, aby se úplně otevřel průchod.
Zavření: Otočením ručního kola proti směru hodinových ručiček se vratová deska spustí dolů. Čepel odřízne médium a těsnicí kroužek se stlačí, aby se dosáhlo utěsnění.

Typ stonku:

Stoupající vřeteno: Matice vřetene je umístěna vně těla ventilu. Pohyb vřetene je viditelný, což usnadňuje posouzení stavu ventilu a jeho mazání.
Nestoupající vřeteno{0}: Matice dříku je integrována do desky víka. Otáčením ručního kola se otáčí vřeteno, čímž se zvedne deska brány. Pohyb stonku není zvenčí viditelný.

04. Design produktu

product-596-443

05. Vlastnosti produktu

01/

Těsnící povrch desky zvedacího-typu brány seškrabuje ulpívající látky a automaticky čistí nečistoty.

02/

Nerezové vratové desky zabraňují úniku těsnění způsobeného korozí.

03/

Tvrzené-kovové těsnicí plochy zajišťují odolnost proti opotřebení a splňují požadavky na těsnění.

04/

Těsnicí povrch těla ventilu postrádá drážky, což zabraňuje usazování zbytků a zajišťuje hladký provoz.

05/

Kompaktní délka konstrukce šetří materiál, snižuje instalační prostor a účinně podporuje pevnost potrubí.

06/

Vodicí bloky na těle ventilu zajišťují správný pohyb uzávěru, zatímco čtyři kompresní bloky zaručují účinné utěsnění.

06. Aplikace produktu

Těžba, praní uhlí a ocelářský průmysl-pro potrubí na mytí uhlí, potrubí pro filtrační kaly, potrubí pro vypouštění popela atd.;
Zařízení na čištění-odpadní vody, kalu, kontaminantů a vyčištěné vody obsahující suspendované pevné látky;
Celulózový a papírenský průmysl-pro celulózové a papírenské směsi jakékoli koncentrace;
Odstraňování popela z elektrárny-pro popelovou kaši.

07. Firemní služby

Naše společnost poskytuje komplexní služby a podporu, abychom zajistili, že každý klient obdrží vysoce{0}}kvalitní přizpůsobená řešení.

Vlastní design:Nabízíme služby OEM/ODM, abychom vyhověli specifickým průmyslovým nebo projektovým potřebám.
Přísná kontrola kvality:Každé závitořezné sedlo je testováno na výkon, těsnění a odolnost vůči tlaku.
Efektivní doručení:Rychlá a spolehlivá přeprava z našeho výrobního závodu v Shanxi v Číně zákazníkům po celém světě
Profesionální podpora:Náš technický tým nabízí konzultace a poprodejní{0}}pomoc při instalaci, kompatibilitě a údržbě.
