01. Popis produktů
Zpětný ventil z tvárné litiny je typ ventilu, který se automaticky otevírá a zavírá pod silou samotného média. Jeho primární funkcí je zabránit zpětnému toku média a zabránit nehodám. Používají se hlavně v potrubních systémech napříč průmyslovými odvětvími, jako je ropa, chemikálie, farmacie, hnojiva a výroba energie.
02.Základní informace
| Materiál | Litá ocel | Formulář pro připojení | Příruba, Svar, Svorka |
|---|---|---|---|
| Struktura | Houpačka | Tlak | Nízký a vysoký tlak |
| Funkce | Ddcy Double Lobe, Nrvr Silence, Sfcv Rubber Lobe, Nrvr Silence, Nrvr Silence | Těsnicí formulář | Kov, Těsnění, O-kroužkové těsnění |
| Směr toku | Jednosměrný | Norma | JIS,Bsw,ANSI,GB,DIN |
| Aplikace | Průmyslové využití, Vodní průmyslové využití, Domácí použití | Dodací lhůta | 15-25 dní |
| Povlak | Přizpůsobené | Design | BS 1868 / ASME B16.34 |
| Velikost | DN15-DN1200 | Ukončit připojení | Přírubové RF, FF, RfJ, Bw |
| Tváří v tvář | ASME B16.10 | Koncová příruba | ASME B16.5 |
| Bw End | ASME B16.25 | Test | API598 |
| Původ | Čína | Záruční doba | 24 měsíců |
| OEM/ODM | Přizpůsobené | Velikost balení | Přizpůsobené |
| Přepravní balíček | Dřevěné pouzdro | Specifikace | přizpůsobené |
03.Struktura a princip fungování
Jednosměrné řízení toku:
Umožňuje proudění kapaliny pouze v jednom směru, automaticky zabraňuje zpětnému toku (nevyžaduje se žádná externí operace).
Primární typy:
- Swing Type: Design s kloubovým diskem, vhodný pro aplikace s vysokým-průtokem/nízkou{1}}rychlostí
- Typ zdvihu: Vertikálně se pohybující kotouč, vysoký těsnící výkon
- Typ s dvojitým diskem: Wafer-, design s nízkou tlakovou ztrátou
- Typ kuličkového zpětného ventilu: Struktura plovoucí kuličky, vynikající tolerance pro nečistoty
04. Vlastnosti produktu
Zpětný ventil z tvárné litiny, známý také jako zpětný ventil nebo zpětný ventil výkyvu, se automaticky otevírá nebo zavírá na základě průtoku média a gravitace. Jeho funkcí je zabránit zpětnému toku média v potrubí.
Zpětný ventil z tvárné litiny je automatický ventil primárně používaný v potrubích vyžadujících jednosměrný tok média a musí být instalován vodorovně.
Vhodné pro čistá média; nedoporučuje se pro média obsahující pevné částice nebo vysokou viskozitu.
Materiály hlavního tělesa, vnitřních součástí, těsnění, těsnění a spojovacích prvků lze rozumně kombinovat podle požadavků uživatele nebo skutečných provozních podmínek.
05. Parametry produktu
| Nominální velikost | Nominální velikost (palce) | F | H (přibližně) |
|---|---|---|---|
| 25 | 1 | 127±2 | 115 |
| 40 | 1.1/2 | 165±2 | 130 |
| 50 | 2 | 203±2 | 145 |
| 65 | 2.1/2 | 216±2 | 155 |
| 80 | 3 | 241±2 | 175 |
| 100 | 4 | 292±2 | 200 |
| 125 | 5 | 330±2 | 210 |
| 150 | 6 | 356±2 | 240 |
| 200 | 8 | 495±3 | 275 |

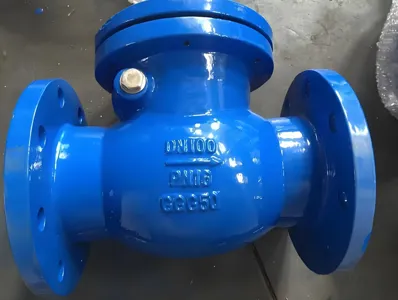

06. Prezentace produktů
07. Doporučení produktu
