1. Hlavní součásti a typy

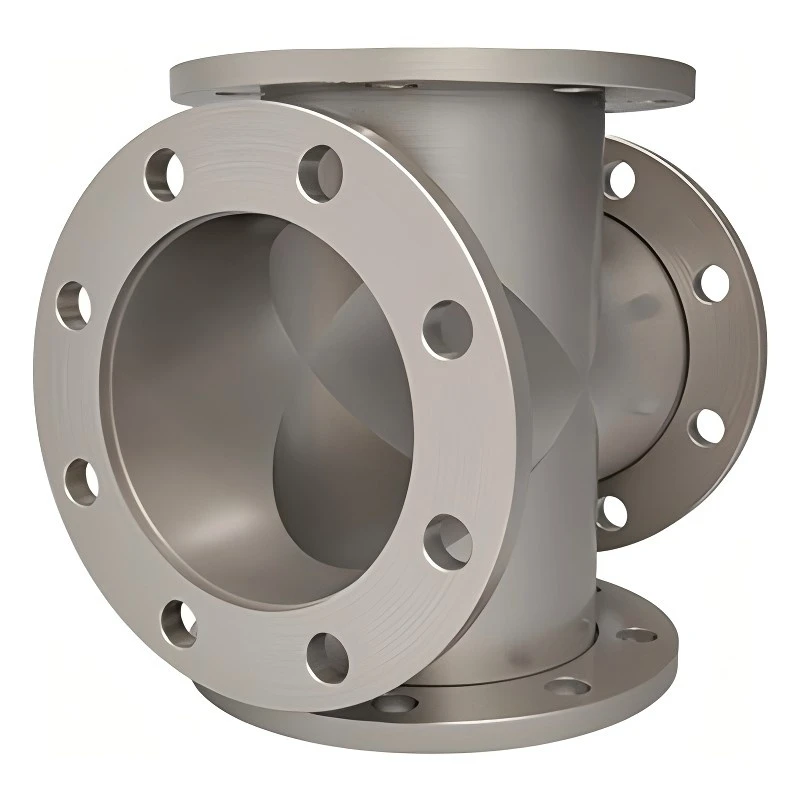

Úplný přírubový křížový spoj se skládá z tělesa ve tvaru kříže{0}}a čtyř spojovacích přírub. Jeho konstrukční typ je primárně založen na vakuových nebo potrubních normách.
Vakuový křížový konektor:
01. CF-ConFlat: Vhodné pro ultra-vysoké vakuum (UHV), s použitím těsnění ostří nože-, obvykle kovového těsnění, odolného vůči vysokým teplotám.
02. ISO/NW přírubový kříž (ISO/KF): Vhodné pro vysoké vakuum, upevněné svorkami nebo šrouby, utěsněné O-kroužky a snadno se rozebírá.
Průmyslové křížové spoje potrubí:
01. Přírubový kříž pro ploché/tupé svařování: Používá se pro běžná tlaková nebo vysokotlaká potrubí kapalina/plyn podle norem ASME, DIN, JIS a dalších, s těsnicími plochami včetně zvýšeného čela (RF) a plochého čela (FF).
2. Klíčové vlastnosti
Spolehlivé těsnění
Přírubové spoje v kombinaci s kovovými nebo O-kroužkovými těsněními účinně zabraňují úniku plynu nebo kapaliny.
Snadná instalace a údržba
Použití šroubů pro upevnění usnadňuje demontáž, údržbu nebo výměnu součástí v potrubí.
Vysoká pevnost:
Čtyř{0}}cestná struktura je stabilní a odolá většímu namáhání potrubí.
Vysoká přizpůsobivost vakuu:
Zejména typ CF je vhodný pro prostředí vyžadující extrémně nízké hladiny zbytkového plynu.
01
Průmyslové potrubí:
Přeprava ropy, chemikálií a zemního plynu
02
Vakuový systém:
Vakuové CF příruby nebo ISO přírubové kříže se běžně používají pro připojení ve vysokovakuových zařízeních.
03
Přívod a odvod vody:
Systémy úpravy vody a průmyslové vody.
04
elektřina:
Vodovodní a parní potrubní systémy v elektrárnách.
IV. Klíčové technické parametry
Jmenovitý průměr (DN):
Široký rozsah, od DN50 do DN1000 nebo větší.
Jmenovitý tlak (PN):
Běžné třídy jsou PN10, PN16 a PN25, vhodné pro středně a nízkotlaké potrubní sítě.
Standardní příruba:
Dodržujte mezinárodní normy, jako je ISO 2531, EN 545, DIN 2501 nebo čínská národní norma GB/T 13295.
Způsob těsnění:
Obvykle se jedná o celo-obličejové těsnění (FF) nebo vyvýšené čelo (RF), zajištěné pryžovým těsněním.
V. Procesy lití a povlakování:
Lití do písku:
Pokročilá technologie lití do písku z pryskyřice se používá k zajištění toho, že vnitřní struktura potrubních tvarovek je hustá a má vysokou pevnost.
Povrchová úprava:
Po odstranění rzi a vyleštění elektrostatickým nástřikem nebo žárovým-nátěrem modrou epoxidovou pryskyřicí nejen zlepší kvalitu vzhledu, ale také výrazně prodlouží životnost.
Stručně řečeno, modrá celo{0}}přírubová křížová armatura je vyzrálá a spolehlivá čtyř{1}}cestná odbočující součást používaná v moderních komunálních a průmyslových potrubích.
