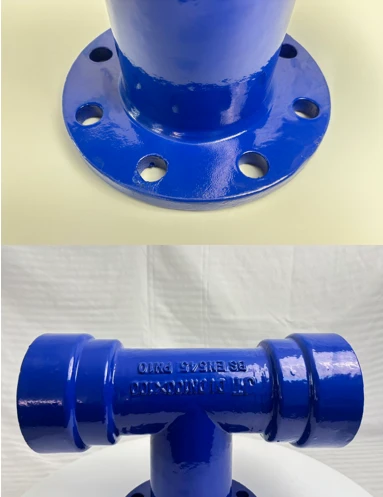

Různé tvarovky z tvárné litiny

Konstrukční složení:Tato potrubní tvarovka typicky obsahuje rovné nebo krátké trubkové tělo s přírubou na jedné straně a objímkové konstrukce na obou stranách těla pro vkládání trubek různých průměrů.

Způsob připojení:

1. Konec zásuvky:Po vložení trubky do hrdla se obvykle spojuje svařováním (svařováním hrdla) nebo pomocí pryžového kroužku.

2.Konec příruby:Připojeno k ventilům, čerpadlům nebo jiné přírubě pomocí šroubů s těsnícím těsněním mezi nimi, aby se zabránilo úniku.

Vlastnosti a výhody:

1.Silný těsnící výkon:Zásuvková část je opatřena pružnou výplní nebo svařením, které odolá vysokému tlaku.

2.Seismická odolnost a pružnost:Pokud je v hrdlovém spojení použit pryžový kroužek, může mít určitou seismickou odolnost a schopnost kompenzace axiálního posunutí.

3.Snadná instalace a údržba:Jedno{0}}stranná přírubová struktura usnadňuje rozebrání celé trubky a usnadňuje každodenní údržbu.

Materiál:Obvykle se vyrábí z materiálů jako litina (např. tvárná litina), uhlíková ocel, nerezová ocel nebo plast, v závislosti na dopravním médiu a pracovním tlaku.

Oblasti použití: Používá se hlavně ve vodovodních a drenážních potrubích, průmyslovém zásobování vodou, čištění odpadních vod, petrochemickém inženýrství, lodích a speciálních průmyslových potrubních sítích.

Průchozí příruby z tvárné litiny- (běžně známé jako průchozí-trubky s křídlovými prstenci nebo dvojité-krátké příruby) jsou tvarovky speciálně navržené pro vodovodní a drenážní potrubí, která procházejí stěnami nebo stěnami čerpací stanice. Jsou vyrobeny z vysokopevnostní tvárné litiny s vodotěsným křídlovým kroužkem odlitým nebo přivařeným uprostřed trubky spolu s těsnicím kroužkem a přírubou. Vyznačují se kompaktní konstrukcí, vysokou pevností, vynikajícími těsnicími a hydroizolačními vlastnostmi, odolností proti korozi a dlouhou životností.

Hlavní potrubní armatury:Odlitek z tvárné litiny (v souladu s normami ISO 2531/GB 13295), obvykle s dvojitou -přírubovou konstrukcí (tj. dvojitá- kotoučová přírubová krátká trubka).

Vodní-příruba:Příruba umístěná uprostřed tělesa trubky, předem{0}}zapuštěná do stěny, účinně blokuje únikový kanál mezi vnější stěnou trubky a stěnou.

Příruba ucpávky:Používá se se šrouby k těsnému přitlačení těsnicího kroužku na trubku.

Těsnící kroužek:Vyrobeno z pryže, umístěné mezi trubkou a těsnicí plochou, poskytuje flexibilní těsnění.

Specifikace:DN80 - DN1600 mm.

Hodnocení tlaku:Typicky PN10, PN16, PN25.

Způsob připojení:Přírubové připojení (dvojitý kotouč), nebo příruba na jednom konci a objímka na druhém.

1. Stěny nádrží na čistou vodu a čerpacích stanic ve vodárnách a čistírnách odpadních vod.

2. Suterény, projekty civilní obrany a tunely procházející zdmi.

3. Průmyslová potrubí procházející stěnami vyžadující přísnou hydroizolaci.

T-kus s plnou přírubou (nebo T-kus s plným diskem, tří{0}}diskový T-kus) je tvarovka typu T- s přírubami na všech třech koncích. Používá se především pro odklonění, sloučení nebo změnu směru proudění tekutiny v potrubních sítích. Vyznačuje se silným těsnicím výkonem, vysokou tlakovou odolností a pohodlnou instalací a demontáží a je široce používán v oblasti zásobování vodou a odvodňování, průmyslových a protipožárních oblastí. Běžně se vyskytuje v potrubních armaturách z tvárné litiny nebo vysokotlakých -potrubích.

1. Konstrukce: Skládá se z hlavního potrubí a odbočného potrubí na jedné straně, s přírubami (plnými přírubami) na všech třech portech, připevněných k potrubí nebo jiným ventilovým sestavám šrouby a těsněním.

2. Typy:

   T-kus s plnou přírubou se stejným průměrem:Všechny tři porty mají stejný průměr.

   Snížení plného přírubového T:Hlavní potrubí a odbočné potrubí mají různé průměry, které se používají pro snížení průtoku v systému.

1. Tvárná litina: Nejběžnější materiál, vhodný pro vodovodní, kanalizační a plynárenské sítě, má vysokou pevnost a odolnost proti korozi.

2. Uhlíková ocel/nerezová ocel: Používá se v ropných, chemických a vysokotlakých průmyslových potrubích-.

3. Kompozitní materiály: Používají se ve speciálních korozivních prostředích.

III. Normy a technické parametry přírub





15

norma:



Při výběru přírub je nezbytné zajistit, aby rozměry přírub odpovídaly specifikacím v souladu s ANSI (americká norma), DIN (německá norma), JIS (japonská norma), GB (čínská norma) atd.

32

Úroveň tlaku:



Jmenovitý výkon příruby určuje její tlakovou{0}únosnost, například 10K, PN10, PN16 atd.

18

Rozsah ráže:



Pokrývá vše od nízkého-tlaku DN50 po vysoký-tlak nebo velký-průměr DN300 a vyšší.

1. Vodovodní potrubí: Připojte k hlavnímu potrubí DN300 a vyšším pro rozvod vody.

2. Odstraňování odpadních vod a kalů: Používá se jako T-kus pro odstraňování kalu (odpad s úplným{1}}odpadem panelu) k odstraňování kalu a nečistot z potrubí.

3. Průmyslové potrubí: Používá se pro odklon a sloučení médií v průmyslových odvětvích, jako je chemický, petrochemický a energetický průmysl.

1. Výhody: Ve srovnání se svařovanými T-kusy je největší výhodou všech-přírubových T-kusů jejich snadná demontáž, což usnadňuje následnou údržbu, opravy a výměnu.

2. Montážní body: Při montáži musí být použito těsnící těsnění a šrouby musí být utaženy rovnoměrně a symetricky, aby se zajistilo těsné usazení mezi povrchy přírub a zabránilo se úniku.

Všechny-přírubové T-kusy jsou jednou z klíčových součástí pro zajištění bezpečného a stabilního provozu systému. Výběr správných materiálů a norem je zásadní pro dlouhodobý-provoz potrubního systému.
