základní parametry
| Položka | Podrobný parametr |
|---|---|

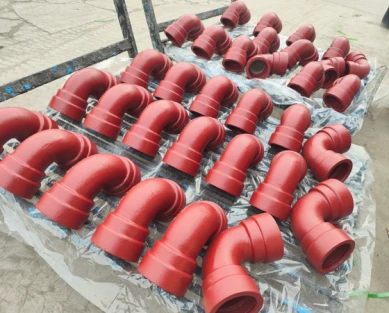

| Název produktu | Dvojitá zásuvka z tvárné litiny DN200 ohyb 90 stupňů |
| Platné normy | ISO 2531, EN 545 (Zásobování vodou), EN 598 (Odpadní vody) |
| Materiál | Tvárná litina QT450-10 (GGG500-7) |
| Mechanické vlastnosti | Pevnost v tahu větší nebo rovna 420 MPa; Mez kluzu větší nebo rovna 300 MPa; Prodloužení Větší nebo rovné 10 %; Tvrdost podle Brinella Menší nebo rovna 230 HBW |
| Jmenovitý průměr | DN200 |
| Typ spoje | Dvojitá zásuvka (zásuvka Tyton, flexibilní připojení s pryžovým těsněním) |
| Úhel ohybu | 90 stupňů |
| Poloměr | R=1.5DN (standardní) |
| Stupeň tloušťky stěny | K9 (hlavní proud), K8 / K10 volitelně |
| Návrhový tlak | PN10, PN16 |
| Celkový rozměr a hmotnost | Efektivní délka L=220mm, přibl. Hmotnost ≈36kg/ks |
| Vnitřní podšívka | Podšívka z portlandského cementu (volitelná epoxidová výstelka) |
| Vnější nátěr | Zinkový sprej Větší nebo rovný 130 g/㎡ + bitumenová barva; FBE povlak volitelný |
| Odpovídající těsnění | Pryžový kroužek EPDM / NBR |
| Hydrostatický zkušební tlak | PN10:1,5MPa; PN16: 2,4 MPa |
| Aplikace | Změna směru pro zakopaný obecní vodovod a kanalizační potrubí |
Struktura a vlastnosti
Design s dvojitou zásuvkou
Na obou koncích jsou objímky se zabudovaným-gumovým těsněním, které vytváří více{1}}těsnící strukturu, která účinně zabraňuje úniku média. Instalace nevyžaduje žádné další příruby nebo konektory, což zjednodušuje proces výstavby.
01
Vlastnosti materiálu
Vyrobeno z tvárné litiny s rozdělením kuličkového grafitu, kombinující vysokou pevnost a houževnatost. Výrazně předčí běžnou litinu v odolnosti proti nárazu a deformaci a zároveň nabízí vynikající odolnost proti korozi.
02
Úhlová přesnost
Úhlová odchylka 90 stupňů je řízena v rámci minimální tolerance, což zajišťuje přesné změny směru potrubí pro splnění složitých požadavků na uspořádání sítě.
03
Vnitřní/Vnější ochrana proti korozi
Obvykle se používá kompozitní antikorozní systém s vnitřním obložením z cementu (nebo epoxidové pryskyřice) ve spojení s vnějším povlakem zinku + asfaltovou barvou (nebo práškovou epoxidovou pryskyřicí). To výrazně prodlužuje životnost a přizpůsobuje se různým půdním a středním prostředím.
04
Pružné spoje
Hrdlové-a{1}}kloubové spoje umožňují úhlové vychýlení a axiální posunutí a účinně absorbují napětí způsobená teplotními změnami nebo sedáním základů a zajišťují integritu potrubního systému.
05
Pokyny pro instalaci
Rozsah aplikace
Městský vodovod: Hlavní vodovody v městských oblastech, vnitřní vodovody v obytných obcích
Komunální kanalizace: Dešťová voda a kanalizační sběrné a dopravní sítě, včetně systémů gravitačního a tlakového průtoku
Čištění odpadních vod: Procesní potrubí v rámci čistíren odpadních vod, potrubí pro dopravu kalů
Průmyslové aplikace: Systémy cirkulační vody v továrnách, potrubí-odolná proti korozi pro chemické závody (vhodné pro média ve specifických rozmezích pH)
Další oblasti: Zavlažovací potrubí pro zemědělskou půdu, projekty vodního inženýrství a různé další potrubní systémy pro dopravu tekutin
Doporučení produktu
kvalifikace společnosti
Servisní proces
Shanxi Jintai Hongye Casting and Forging Machinery Co., Ltd., se sídlem v provincii Shanxi, Čína, je předním výrobcem potrubních tvarovek z tvárné litiny, potrubí, různých ventilů a poklopů šachet. Máme automatizované výrobní linky a zkušený tým výrobních technologií, abychom vám poskytli profesionální a flexibilní řešení na míru.
Pro více informací nás prosím kontaktujte: WhatsApp/WeChat: +8618334738900
