Předmět koncept
Podívejme se blíže na "tvarovky z tvárné litiny". Toto je velmi důležitý koncept, protože ve skutečném potrubním inženýrství jsou rovné trubky pouze základem; různé potrubní tvarovky jsou klíčem ke změně směru potrubí, rozvětvení, zmenšení průměru a připojení.

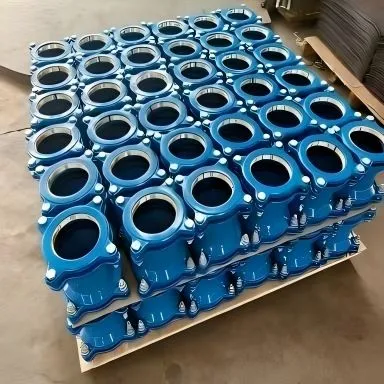

Potrubní tvarovky z tvárné litiny jsou potrubní spoje vyrobené z tvárné litiny. Sdílejí stejné materiálové vlastnosti jako přímé trubky z tvárné litiny (vysoká pevnost, vysoká houževnatost, odolnost proti korozi) a jsou připojeny k přímým trubkám nebo jiným tvarovkám potrubí prostřednictvím specifických typů rozhraní (jako je typ T-, typ K- a typ s přírubou), aby vytvořily kompletní a utěsněný potrubní systém.
Hlavní rysy
01. Vynikající materiál: Přebírá všechny přednosti tvárné litiny s vysokou pevností a dobrou houževnatostí a snese vysoký vnitřní tlak a vnější zatížení.
02. Spolehlivé utěsnění: Při použití s rovnými trubkami ze stejného materiálu a standardu je těsnicí výkon rozhraní konzistentní, což zajišťuje, že nedochází k žádné netěsnosti v celém potrubním systému.
03. Vysoká odolnost: Dlouhá konstrukční životnost, obvykle synchronizovaná s přímými trubkami, až 50-100 let.
04. Kompletní řada specifikací: K dispozici je široká škála typů pro splnění různých složitých požadavků na uspořádání potrubí.
05. Standardizace: Výroba se řídí mezinárodními normami (jako je ISO 2531) nebo národními normami (jako je GB/T 13295), aby byla zajištěna zaměnitelnost a kompatibilita.
Běžné typy a použití
1. Kování pro změnu směru
Používá se ke změně směru potrubí.
Kolena: Nejčastěji používané potrubní tvarovky.
90 stupňů Koleno: Změní směr potrubí o 90 stupňů.
45 stupňů Koleno: Změní směr potrubí o 45 stupňů.
Kolena 22,5 stupňů, kolena 11,25 stupňů: Používá se pro situace vyžadující nepatrné nastavení úhlu.
2. Typy větvení a odklonu
Používá se pro připojení odbočných potrubí z hlavního potrubí.
odpaliště:
T-kusy o stejném průměru: Všechny tři vývody mají stejný průměr.
Redukční T-kusy: Průměr odbočné trubky je menší než průměr hlavní trubky.
Čtyř{0}}cestná odpaliště: Větve ve čtyřech směrech; méně časté, používané ve složitých křížících se potrubních sítích.
3. Redukční kování
Používá se pro připojení potrubí různých průměrů.
Redukce (jednotné redukce):
Soustředné redukce: Středové čáry jsou zarovnány; používá se pro vertikální potrubí nebo situace vyžadující vyrovnání.
Excentrické redukce: Jedna strana stěny potrubí je zarovnaná; běžně se používá pro vodorovné potrubí k udržení konzistentní spodní nebo horní výšky potrubí a zabránění vzniku vzduchových kapes nebo hromadění zbytků.
4. Připojení a ukončení
Používá se pro speciální připojení nebo k utěsnění potrubí.
Objímka (krátká trubka): Používá se ke spojení dvou rovných trubek, které nelze přímo propojit.
Zátka potrubí (slepá příruba): Používá se k trvalému nebo dočasnému utěsnění konce potrubí.
Příruba/zásuvka: Jeden konec je standardní trubková přípojka (zásuvka nebo hrdlo) a druhý konec je příruba. Používá se k připojení k ventilům, čerpadlům nebo jinému přírubovému zařízení, čímž se dosáhne přechodu z potrubí na zařízení.
Opravné svorky: Ne-standardní potrubní fitinky, ale velmi důležité. Používá se pro rychlé opravy při úniku potrubí v důsledku náhodného poškození, bez výměny celé části potrubí. Typ připojení je stejný jako u přímých trubek a tvarovky jsou vybaveny odpovídajícími rozhraními, která musí být kompatibilní s připojenými přímými trubkami nebo rozhraními zařízení.
V rozhraní -zadejte snímek-:
Nejběžnější flexibilní rozhraní. Jeden konec armatury je objímka (se zabudovaným-kaučukovým kroužkem) a druhý konec je hrdlo. Nabízí rychlou instalaci a vynikající těsnění.
Mechanické rozhraní typu K-:
Těsnění je dosaženo utažením pryžového kroužku pomocí šroubů a ucpávky, což zajišťuje vyšší tuhost rozhraní a odolnost proti vytažení.
Přírubové spojení: Dvě příruby jsou k sobě připevněny šrouby a mezi nimi je vloženo těsnění pro utěsnění. Běžně se používá pro připojení k zařízením nebo částem potrubí, které vyžadují častou demontáž. Mnoho potrubních tvarovek jsou kompozitní spoje; například T může mít dva T-násuvné spoje a jeden T-násuvný spoj nebo jeden přírubový spoj.
Princip shody
Materiály a normy:
Je třeba zajistit, aby tvarovky a rovné trubky odpovídaly stejným normám (jako ISO, GB, EN atd.).
01
Úroveň tlaku:
Jmenovitý tlak armatur (např. K9) nesmí být nižší než u připojené přímé trubky.
02
Typ rozhraní:
Typ tvarovky musí dokonale odpovídat přímé trubce. Jeden T-spoj musí být vybaven jednou T-zásuvkou.
03
Vnitřní a vnější ochrana proti korozi:
Podobně jako u přímých trubek, tvarovky z tvárné litiny pro zásobování vodou mají obvykle na vnitřní stěně obložení z cementové malty a na vnější stěně vrstvu epoxidového asfaltu nebo zinku + asfaltový nátěr pro ochranu proti korozi. Ve speciálních korozních prostředích (jako jsou kyselé půdy) musí být specifikována zesílená ochrana proti korozi.
04
Poznámky k instalaci:
Čištění: Před instalací nezapomeňte vyčistit hrdlo, hrdlo a pryžový kroužek, aby se zabránilo znečištění těsnění.
Mazání: Pro usnadnění instalace a ochranu pryžového kroužku použijte speciální, netoxické -toxické mazivo.
Označení: Označte hloubku zasunutí na zásuvku, abyste zajistili správnou instalaci.
Vyrovnání: Při použití vhodných nástrojů (jako jsou páčidla nebo napínače) zajistěte, aby byly trubky a tvarovky vyrovnány, aby nedošlo k nesprávnému vyrovnání nebo zkroucení pryžových kroužků.
