U průmyslových potrubních ohybů se sice k dosažení 90stupňových ohybů potrubí používají jak dvou{0}}přírubové 90stupňové kachní- ohyby, tak běžné ohyby, ale výrazně se liší v konstrukčním provedení, metodách instalace a použitelných scénářích. Výběr špatného ohybu může nejen zvýšit náklady na instalaci, ale také potenciálně vést k nebezpečí úniku. Tento článek rozebírá rozdíly mezi dvěma ze tří základních rozměrů, aby vám pomohl přesně odpovídat vašim provozním podmínkám.
Konstrukční provedení:
Nejviditelnější rozdíl spočívá v tom, zda je nebo není zahrnuta příruba, což přímo ovlivňuje pohodlí následných připojení potrubí:

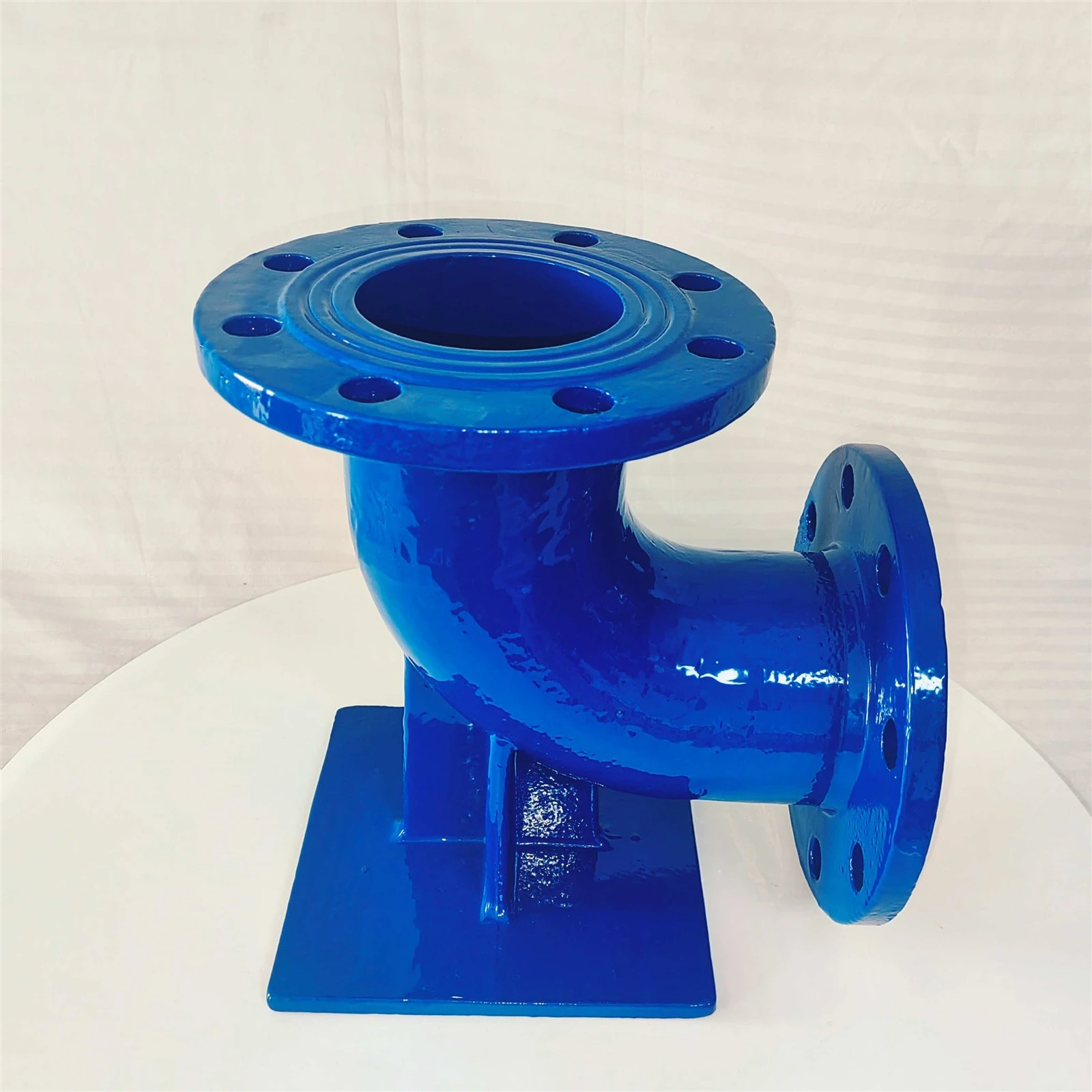

- Dvojité-přírubové 90 stupňů Duck-Ohnutí chodidla:
Jedná se o „hotovou integrovanou“ strukturu. Standardní příruby jsou předem-vyrobeny na obou koncích ohybu. Příruby a tělo ohybu jsou svařeny nebo integrálně odlity a těsnicí plochy přírub jsou již opracované, což eliminuje potřebu dodatečného svařování přírub. Jeho „kachní-noha“ také zvyšuje stabilitu instalace a zabraňuje posunutí v ohybu potrubí v důsledku gravitace nebo vibrací.
- Standardní ohyb:
Většinou „bezpřírubové holé trubky“ s pouze 90stupňovým ohybem v těle trubky (obvykle vyrobené z uhlíkové oceli nebo nerezové oceli), s plochými nebo zkosenými konci. Je-li požadováno připojení k dalším trubkám/zařízením, musí být přivařeny další příruby (nebo závitové fitinky) a těsnicí plocha příruby potřebuje po svařování sekundární obrobení, což celý proces zkomplikuje.
Způsob instalace:
Strukturální rozdíly přímo vedou k drasticky odlišným instalačním procesům, požadavkům na nástroje a spotřebě času, což zejména ovlivňuje-efektivitu výstavby na místě:
01
- Dvojitá-přírubová 90stupňová kachna-Ohnutí chodidla
Instalace je typu „plug and play“ a nevyžaduje-svařování na místě.
02
Standardní ohyb
Instalace vyžaduje „více{0}}krokové obrábění“, které se spoléhá na specializované svařovací techniky.
Použitelné scénáře:
| Srovnávací rozměr | Dvojitá-příruba ohyb 90 stupňů Duckfoot | Standardní ohyb příruby |
| Hodnocení tlaku | Vhodné pro středně-vysokotlaké podmínky (PN1,6-PN16MPa). Přírubové spojení zajišťuje silné utěsnění, ideální pro toxická, hořlavá a výbušná média (např. potrubí pro chemikálie, ropu a plyn). | Vhodné pro nízké-tlaky (PN menší nebo rovno 1,0 MPa). Svařované spoje jsou náchylné k netěsnosti v důsledku kolísání tlaku; ideální pro běžné rozvody vody a stlačeného vzduchu. |
| Instalační prostředí | Upřednostňuje se pro scénáře bez podmínek svařování nebo napjatých harmonogramů (např. vnitřní čisté potrubí, dílny chráněné proti výbuchu-, renovace starého potrubí). | Vhodné pro scény se svařovacími podmínkami a citlivostí na cenu (např. venkovní komunální potrubní sítě, nízkotlaká cirkulační vodovodní potrubí). |
| Potřeby údržby | Přírubové připojení umožňuje snadnou demontáž; údržba vyžaduje pouze uvolnění šroubů pro výměnu (není potřeba řezání trubek). | Svařovaný spoj je obtížné rozebrat; údržba vyžaduje řezání svarových bodů, což poškozuje integritu potrubí a zvyšuje náklady na údržbu. |
| Úvahy o nákladech | Vysoké počáteční pořizovací náklady (integrované příruby), ale nízké náklady na instalaci a údržbu, což nabízí vysokou celkovou nákladovou-efektivitu. | Nízké počáteční pořizovací náklady (holá trubka), ale vysoké náklady na svařování, zpracování a údržbu, takže je neekonomické pro dlouhodobé-používání. |
dvojité-přírubové 90stupňové kachní{2}}ohyby jsou profesionálním řešením v jednom-kroku, které je vhodné pro pracovní podmínky s vysokými požadavky na těsnění, účinnost a údržbu; obyčejný ohyb je základní volbou upřednostňující cenu, vhodný pro nízkotlaké, jednoduché scénáře připojení. Výběr správné možnosti na základě skutečných pracovních podmínek je zásadní pro zajištění stabilního provozu potrubí při současné kontrole nákladů.
